BEE’AH總部大樓
設計：ZHA
效果圖：MIR
建成時間：2021年
獎項：
2022 AMP美國建筑大師獎-建筑類大獎
2022 意大利THE PLAN AWARD-已建成建筑類大獎
2022 WAN世界建筑新聞網大獎-建筑類金獎
2022 BLT建筑設計獎-建筑類優勝獎
2022 ArchDaily年度最佳建筑
效果圖-MIR擅長營造電影感氛圍
用對稱構圖與神性光影奠定建筑氣質 ? ZHA
Bee’ah是一家中東地區的環境與廢物管理公司，在經過邀請競賽后最終委托扎哈哈迪德建筑事務所（ZHA）進行新總部的設計，該項目的目標是整個建筑使用可再生的能源，達到零廢棄物排放，并加強教育性的外聯活動?？偯娣e7,000平方米的 Bee’ah 沙迦新總部大樓位于一處占地90,000平方米的地塊，毗鄰Bee’ah廢物管理中心。
效果圖-地塊之大為設計提供的較大的發展空間，沙漠地貌中一些零散的沙丘變為兩個巨大的中心“沙丘”——總部建筑。? ZHA

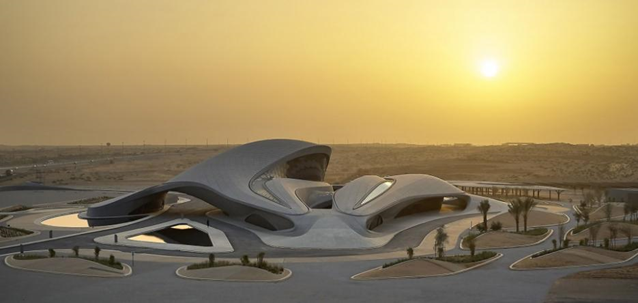

實景圖 ? Hufton+Crow
扎哈哈迪德建筑事務所的設計靈感來自于沙迦的AL Sajaa沙漠環境。兩座相互交錯的建筑主體像是兩個低能耗的“沙丘”圍繞住一個中心“綠洲”，回應了四周被盛行風塑造而成的凹陷沙丘和山脊，二者交匯形成凸起。
效果圖-大樓的布局由其沙漠環境決定，建筑體塊像是一群相互交錯的沙丘，形成的角度正好可以適應當地盛行的西北風，圖中充分展現了風沙肆虐的場景 ? ZHA
實景圖- 總部的設計以一系列相互連接的“沙丘”回應基地環境，這些沙丘的朝向和形狀均為優化當地氣候條件而設。? Hufton+Crow
盡管由于當地酷熱的氣候必須限制開窗玻璃數量，建筑內部的設計亦能保證優質的自然光照和視野。面對這樣的自然條件，建筑在控制最低能耗的前提下仍能為訪客和工作人員提供最大的舒適度。
效果圖 ? ZHA
實景圖 ? Hufton+Crow
效果圖-側重點明確的各個室內場景 ? ZHA
實景圖 ? Hufton+Crow
效果圖-在星空與鏡水面的襯托下
建筑玻璃透出夜晚沙漠中的清冷感 ? ZHA
實景圖-夜景 ? Hufton+Crow
小島公園
設計：Heatherwick Studio, MNLA and Arup
建成時間：2021年5月
獎項：
2022 WLA世界景觀建筑獎-已建成大型項目杰出獎
2022 Dezeen Awards 設計大獎-景觀項目大獎
Heatherwick Studio受慈善家Barry Diller與哈德遜河公園信托公司的邀請，為曼哈頓西南邊的新碼頭設計一座公共場館。不過項目團隊并沒有選擇簡單地設計一座裝飾性的建筑，而是從中看到了重新思考和定義碼頭的機會——一個漂浮的小島公園，一場完整的體驗。
平面圖、剖面圖 ? Heatherwick Studio
曼哈頓有著方便船只停靠的平坦碼頭、縱橫在鋼筋混凝土叢林的平坦街道。設計團隊希望為城市創造一種新的地形，使其可以向上抬升，從而塑造多樣的空間。

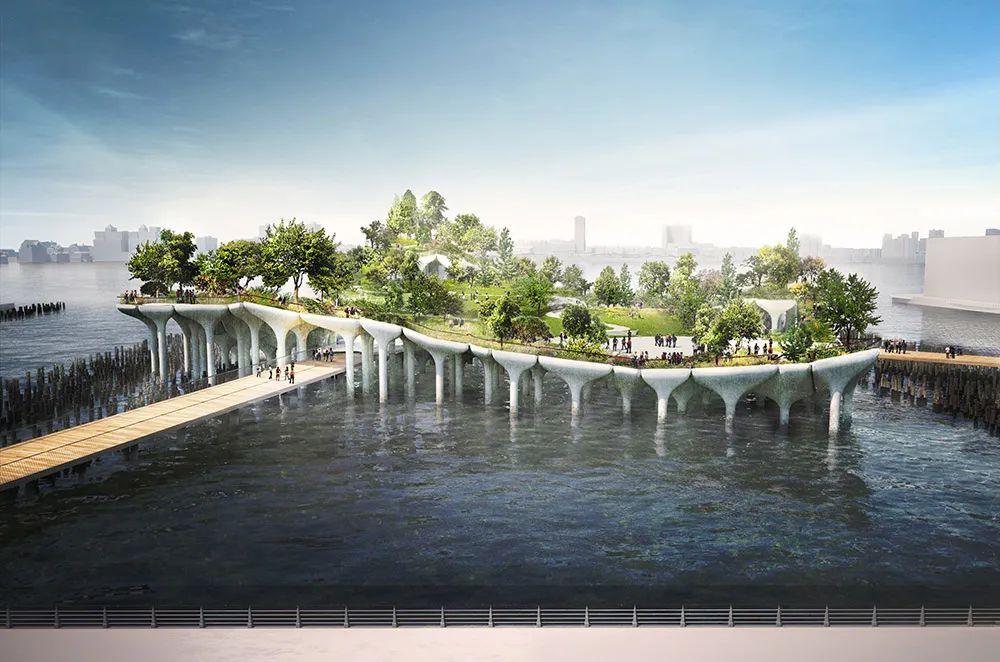

效果圖-鳥瞰，交代周邊環境特點，表達公園與城市界面的關系；順光強調出小島地形與基柱，暗角處理引導視線聚焦 ? Heatherwick Studio
效果圖-構圖的心機：用平直的濱水道路反襯起伏的小島地形；變化的基柱高度定義出公園的輪廓 ? Heatherwick Studio
實景圖 ? Timothy Schenck
最初的方案是一片漂浮在水面上的卷曲樹葉，葉片在邊緣處抬升，形成庇護的空間。將公園抬升于基座的想法來源于水中既有的木樁，它們是過去從曼哈頓海岸線延伸出來的眾多碼頭的遺留物。這些基柱不再只是用于支撐甲板的細長物，而是成為了甲板本身——它們延伸至花槽并與之融為一體，共同構成了公園的表面。在裸露出來的尖頂之下，這些基柱已成為海洋生物的重要棲息地，亦是魚類的保護和繁殖地。
效果圖-基柱與其靈感來源（水中既有的木樁）；小島邊緣的部分逐漸下降，形成一系列山丘、觀景臺，以及露天廣場 ? Heatherwick Studio
實景圖 ? Timothy Schenck

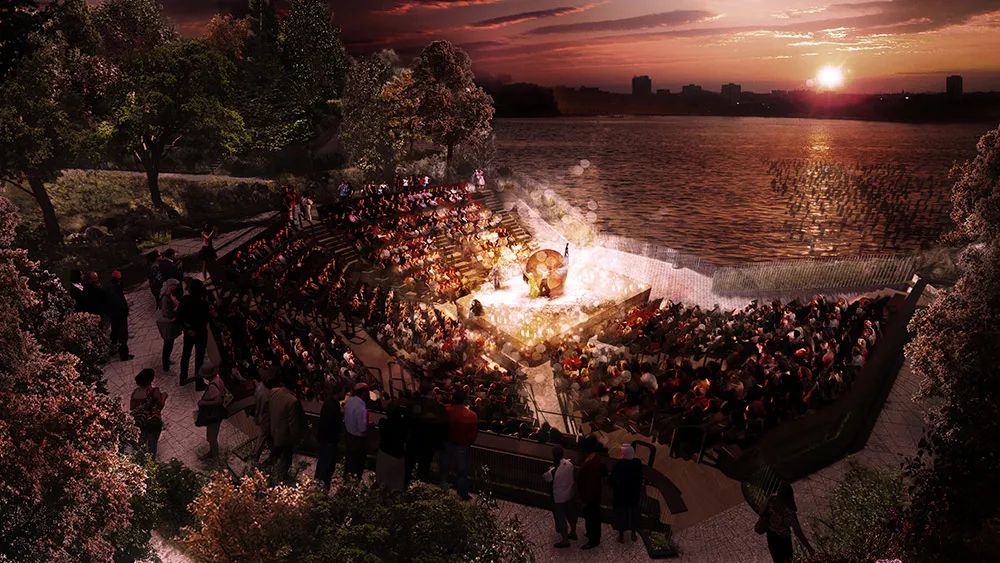

效果圖-露天劇場具有視覺沖擊力的演出氛圍
? Heatherwick Studio
實景圖 ? Timothy Schenck
雖然水面上那雕塑般的花槽令人印象深刻，但設計的出發點并不是結構，而是游客所能獲得的體驗。受到中央公園的啟發，設計團隊營造了漫步于水面之上的興奮感，以及遠離城市并沉浸在自然中的愜意——在那里人們會忘卻自己正身處美國人口最稠密的城市中。
效果圖-凸顯觀景臺，并集中表達出層次多樣、富有野趣的自然主義植物配置；碼頭與城市高樓的畫面占比極小，將”漫步水面之上又遠離城市喧囂”的體驗具象化 ? Heatherwick Studio
效果圖-代入感強烈的市民活動場景，“它是一個可供人與野生動物棲息的樂園、一片蔥郁的漂浮綠洲?！?nbsp; ? Heatherwick
實景圖 ? Timothy Schenck
小島公園承載著哈德遜河上的3個充滿活力的表演空間。借助步橋，從這里到曼哈頓下西區只需步行一段很短的距離。
效果圖-日夜對比，勾畫日常使用圖景；
同時交代小島與主干道的連通方式 ? Heatherwick Studio
實景圖-幾乎是對效果圖的復刻 ? Timothy Schenck
亞布力中國企業家論壇永久會址
設計：MAD建筑事務所
效果圖：MIR
建成時間：2020年
獎項：
2021 Dezeen Awards設計大獎-最佳文化建筑
2021年德國標志性設計大獎（iconic awards）
第十六屆中照照明獎工程設計獎-一等獎
亞布力，中國最東北盡頭的一個小鎮，以延綿雪山、無垠雪原為人所熟知。亞布力滑雪場是中國的滑雪勝地，擁有亞洲最長的高山滑雪道和國內最大的綜合性雪上訓練中心。在亞布力，由馬巖松帶領的MAD建筑事務所為中國企業家論壇（CEF）設計了一座永久會址。
會址總占地面積2.2萬平米，建筑面積1.6萬平米，共有20余間設備完善的會議室、圖書室、展廳，是一個集會議、博物館、培訓、智庫、商學院功能為一體的建筑，除了是亞布力中國企業家論壇的年會場所外，也是企業家博物館、全國民營企業家培訓基地。
整個建筑充分結合地形，猶如雪山的一部分。柔軟的屋頂以白色鋁板為材料，向外不斷延伸，仿若懸空，讓建筑顯得極其輕盈。起伏的屋脊線是雕刻在大地上的雪痕，也呼應著遠處雪山輪廓的波紋。

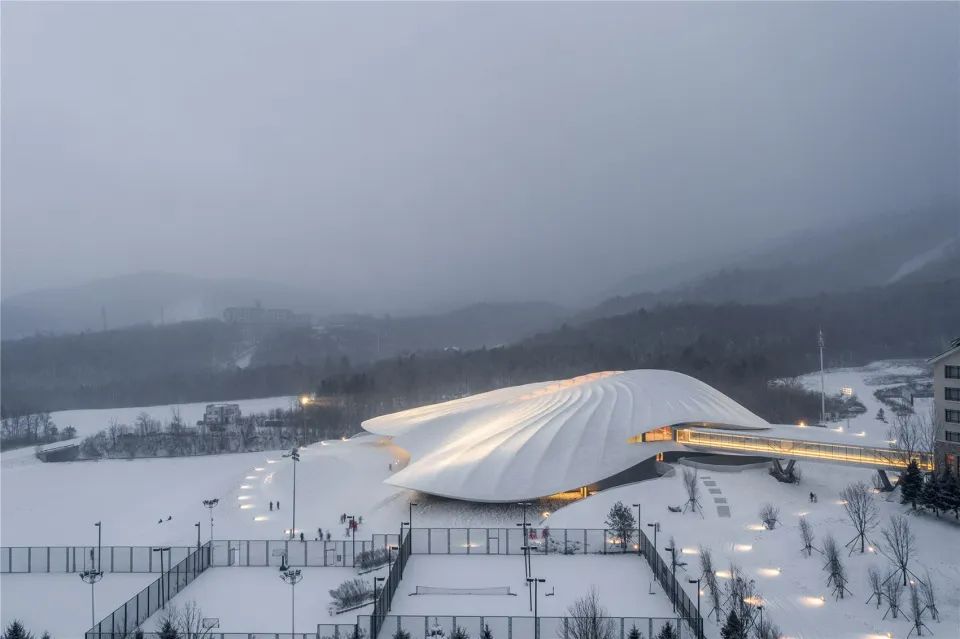

效果圖-雪地映霞光，北國氣息撲面而來；建筑屋頂仿佛懸空，屋脊隨著雪山起伏，白色屋面消隱于大地之中 ? MAD
實景圖-屋頂局部少了些鋒利多了些實際，
基本上還原出了效果圖的質感 ? CreatAR Images
從山下向上行走，會發覺建筑尺度的親人。功能布局和流線也充分利用高差，主入口在東側一層，西側入口在二層。整個屋面曲線一氣呵成，挑檐而出，最遠端達20米，充分舒展，在惡劣天氣中為人遮風擋雨遮陽。
東西兩側為入口玻璃幕墻，南北兩側立面結合下沉庭院景觀設計。部分建筑體量隱藏在屋頂下綠化覆土中，成為大地景觀。
效果圖- “飄落匍匐”的屋頂 ? MAD
實景圖－入口與挑檐 ? CreatAR Images
實景圖－立面暖通風口全部整合一體化設計，在下沉庭院及隱蔽空間設置百葉開口，保證了屋面幕墻的完整性。? ArchExist 存在建筑
室內部分，陽光通過中央天窗灑入木質材料包裹的大堂，溫暖柔和。室內大廳燈光設計與天窗etfe幕墻結構一體化設計，燈具隱藏在結構造型之中。暖通風口與各種設備末端也全部為隱藏式設計，保證了視覺效果整體性和純粹性。大廳室內設計亦考慮到聲學處理，部分墻面0.4mm微穿孔，滿足作為臨時演出空間的聲學需求?？梢匀菁{近千人的主會場是完全無柱的整體空間。
效果圖-大堂中央天窗直接落在主結構桁架上，
睜向天空，構圖帶有一絲神性 ? MAD
實景圖-木質大堂 ? CreatAR Images
效果圖-光影凸顯出層層紋理，讓空間充滿動感，與屋面的白色雪痕的設計語言統一；平臺與人物的剪影豐富了畫面，既交代空間關系與建筑尺度，又不模糊重點 ? MAD
實景圖-墻面肌理 ? Agovision 奧觀建筑視覺
實景圖－通透的落地玻璃將內外景色合而為一，純凈的雪景和溫暖的木質大堂并置，仿佛? ArchExist 存在建筑 ? ArchExist 存在建筑
實景圖－報告廳背后LED屏幕為可開啟設計，開啟后正對西側雪道，觀眾可將室外美景盡收眼底。? ArchExist 存在建筑
上海圖書館東館
設計：SHL建筑事務所
效果圖：Schmidt Hammer Lassen Architects,
Beauty & the Bit
建成時間：2022年
獎項：
Dezeen 2022年度中國十大最佳建成建筑
2022 ArchDaily年度最佳建筑
2016年SHL經過三輪角逐贏得國際設計競賽，在浦東毗鄰世紀公園處設計一座全新的圖書館。新圖書館總建筑面積115000平方米，坐落于浦東新區，緊鄰上海最大的城市公園–140萬平方米的世紀公園。上海圖書館對新館的愿景是創造一個激勵、學習、交際和創造的空間。
設計方案仿佛一座漂浮在公園樹冠上方的雕塑體。圖書館主體結構建于兩個功能體塊之上，其中一個將容納1000席的表演場館、展覽和活動空間，另一個則為兒童專館。兩個館區均面向一系列的景觀庭院。SNL希望通過設計營造出促進交流、包容開放的空間，將圖書館打造成上海市民的第二個家，一座以人為本的建筑。

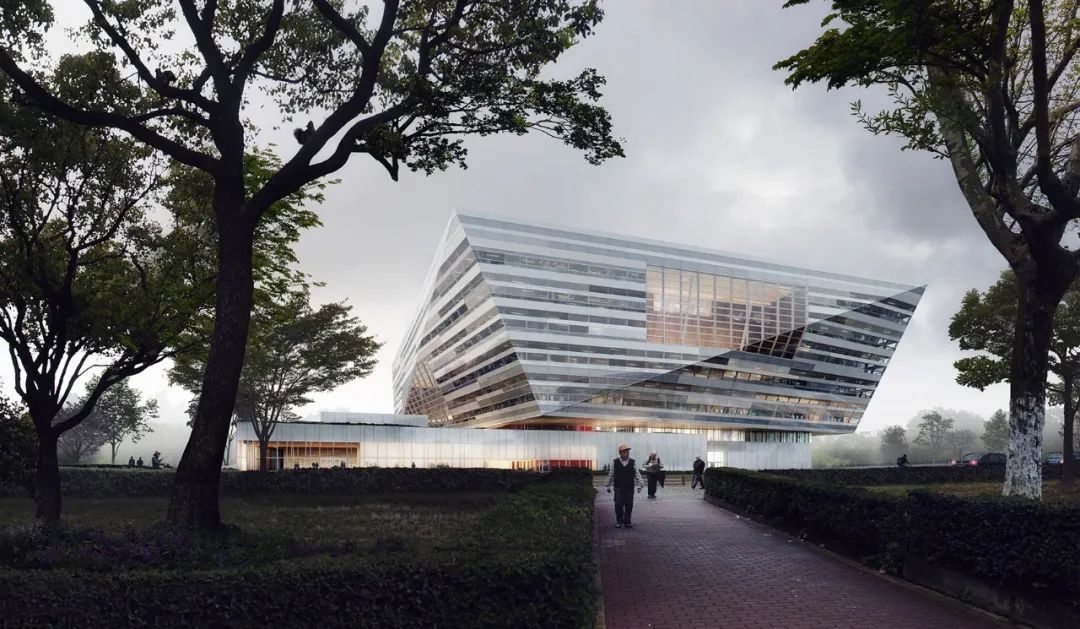

效果圖 ? SHL
實景圖 ? SHL ? RAWVISION studio
實景圖 ? SHL ? Tian Fangfang
“現代圖書館不僅是一個貯藏和借閱各種資料的場所，更是一個讓人愿意駐足停留、社交互動、充滿著靈感和驚喜的空間”，丹麥SHL建筑事務所合伙人和上海圖書館東館設計總監Chris Hardie先生說，“對于這樣的變化和挑戰，我們將其看作是‘從書籍到交集’的轉變。公共圖書館將不再是一個僅僅提供藏書的地方，而更像是一個能將市民與知識、體驗、創新力聯系起來的積極、活躍的場所?！?/span>
效果圖-中庭 ? SHL
實景圖 ? SHL ? Tian Fangfang
實景圖 ? SHL ? RAWVISION studio
效果圖-天窗引入自然光線 ? SHL
實景圖 ? SHL ? RAWVISION studio
效果圖-閱覽區域 ? SHL
實景圖 ? SHL ? Haha Lu

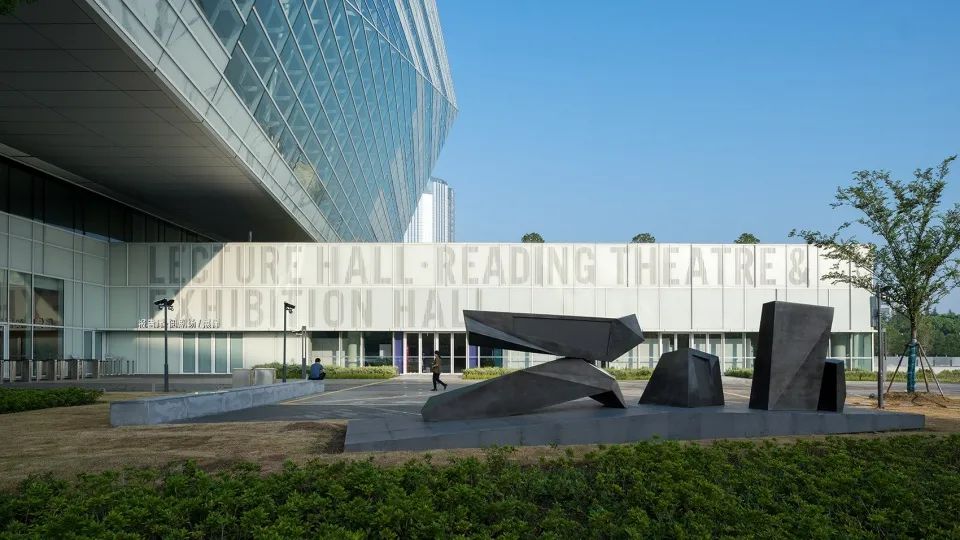

效果圖-室外部分 ? SHL
實景圖 ? SHL ? Tian Fangfang
悉尼Quay Quarter Tower
設計：3XN，Arup，BVN
建成時間：2021年
獎項：
2022國際高層建筑獎（International High-Rise Award）
2022 WAF-世界年度建筑獎
2022 WAF獎-建成建筑:辦公室-獲獎者
2022 WAN獎-高層建筑-金獎
2022年澳大利亞城市工作組獎-年度發展獎
2022年澳大利亞工程師卓越獎-悉尼項目獎
2017年悉尼設計獎-“建筑-提案”金獎得主
由丹麥建筑事務所3XN設計的Quay Quarter Tower 位于悉尼繁華的環形碼頭旁，俯瞰悉尼歌劇院。這個垂直錯落的建筑摒棄了傳統統一的高層建筑的慣例，創造了一種社區感，提供注重合作、健康和幸福的空間。
效果圖-表現塔樓在港口的位置，
與地標建筑的對望關系 ? 3XN
建筑高206 米、共49 層，是對已有 AMP 中心塔樓的“升級改造”。原有的 AMP 中心塔樓建于 1976 年，并即將達到使用壽命的盡頭。項目團隊并沒有將其粗暴地拆除、重頭開始，而是著手實現一個更雄心勃勃的目標：盡可能多地重復使用現有建筑，并為建筑領域的適應性再利用設計設立一個可達到的新高標準。
建筑原貌實景圖 ? 3XN
效果圖-改造后 ? 3XN
Quay Quarter Tower使高層建筑人性化，這座206米高的塔樓由五個相互疊加的模塊組成。每個體量都圍繞著一個中庭布置，北面是標志性的悉尼港。中庭容納了非正式的會議和社交空間，鼓勵員工對于知識的共享和理解思考，以激活工作空間，這也與3XN的設計理念一致，即建筑塑造行為。
效果圖 ? 3XN
裙樓有著多個入口，人們可以同時從 Bridge 街和Phillip 街進入。這一體塊的滲透性及其商業空間鼓勵著行人走入、探索內部空間，由此活躍公共區域。這一人與建筑間的聯系創造了靈動、積極的空間，并超越了由購物、飲食等組成的日常工作循環套路，由此成為城市活動網絡中重要一員。塔樓的設計鼓勵工作后的社交活動，由此也讓這片區域成為人們向往的地方，并以此加強了建筑街道層次的生活氛圍及商業價值。
效果圖 ? 3XN
一系列堆疊的中庭創造了一個具有特殊視野的脊柱，同時也讓日光深入到2000平方米的樓板中。在每個街區的底部，中庭都會向寬大的外部露臺開放，從而擴展了工作場所，并為整個大廈提供了寶貴的外部空間。隨著建筑層高的上升，不斷變化的北部立面對其環境做出了回應。較低的樓體面向活躍的街區，同時也集中了悉尼海港大橋的視野。立面向東旋轉，則面對更廣泛的海港景觀，包括植物園和標志性的悉尼歌劇院。
效果圖 ? 3XN
該建筑的可持續發展戰略包括對現有塔樓進行升級改造，保留了65%的梁、柱和板，以及超過95%的現有核心部分，僅混凝土一項就節約了超過7500公噸的碳。新的結構由混凝土填充的鋼管組成，優化了結構網格的跨度，增加了海港的視野。外墻的外部遮陽罩減少了建筑的熱負荷，因此不需要內部百葉窗來保證熱舒適度，減少了能源負荷，同時優化了世界公認的悉尼港及其標志物的景觀。
實景圖-鳥瞰 ? Quay Quarter
實景圖 ? Adam Mork
上海楊樹浦電廠改造項目
設計：BDP
獎項：
2022 WAF-WAFX Award
2022 WAFC-年度最佳未來建筑大獎
楊樹浦電廠位于上海市楊浦區黃浦江邊，曾被譽為遠東第一大電廠。其歷史可追溯至1910年代，是中國工業和經濟發展的里程碑，也是上海城市天際線的地標之一，現被列為列為中國工業遺產保護建筑。
1911年初代電廠老照片 圖源網絡
電廠現狀 圖源網絡
效果圖 ? BDP
BDP對這座退役的電廠進行重新定位，保留其工業文化印記的同時增加了新的辦公、商業和文化展覽功能，形成一個新型多功能社區為城市和市民服務。
效果圖 ? BDP
現有建筑被分為“保護”、“優化”和“更新”三類，以使建筑結構和周圍的公共領域多樣化。
由輸送煤礦的傳送帶改造而成的線型博物館將連接基地內的新老機組及其他歷史建筑，敘述著歷史進程和時代發展。
分析圖 ? BDP
效果圖 ? BDP
夢想之路（Dream Pathway）
設計：CAAT Studio
獎項：
2022 WAF-年度最佳未來項目
Dream Pathway的理念是將設計的道路和功能平臺合并，創造出設計語言統一的綜合體，它可以轉變和適應不同的功能。

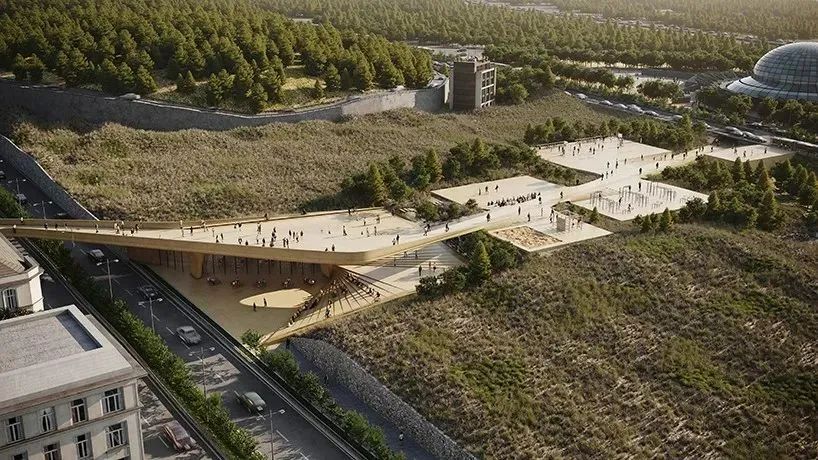

效果圖 ? CAAT Studio
這是一條長約1.5公里的道路，項目設計師面臨著兩個問題：吸引鄰近街道的人流進入公園，以及引導公園的使用者到通往瓦利亞斯爾街邊緣的通道。從項目的起點到終點，由于道路較長，有必要創造有價值的站點，以激勵用戶繼續沿線運動。為了吸引人群，設計師以文化、社會和體育的敘事方式，像多米諾骨牌一樣引導行人，告知他們適合每個區域的城市活動。
效果圖 ? CAAT Studio
項目路徑上有四個主要區域，項目團隊進行了分段研究與設計：第一階段主要涉及公園區域（從 mina dome-planetarium 到 jost-e-joo 公園），而第二階段研究 abbas abad 山（綜合大樓的西入口）與非洲街（nelson mandela 大道）的連接。第三階段探索從起點到 palizvani 盡頭的路徑，尋求規范交通并為行人和騎自行車者建立一條有效的路線。第四階段著眼于從甘地十字路口到 valiasr 街城市邊緣的區域。
效果圖 ? CAAT Studio
項目起始于滑冰公園附近，那里大部分是對街頭運動和休閑開放空間活動感興趣的青少年和家庭。因此，設計的平臺包括健美操場、保齡球館、多功能運動場、滑板公園、游樂場、小劇場等。
效果圖 ? CAAT Studio
在第二階段，該項目通過設置一個大型公園入口與納爾遜曼德拉大道產生互動，同時邀請用戶使用書店和咖啡館等空間。
效果圖 ? CAAT Studio
第三階段連接著擁擠的 palizvani 街，交通擁擠，行政大樓眾多。為確保這條軸線的安全，需將行人和自行車與汽車分開，防止互相干擾。設計師為Dream Pathway創建了一個單獨的路徑，1米高，4米寬，引導步行與騎行的人們。此外，還有一條5米寬的單行車道，環繞著該項目以容納過往車輛。
效果圖 ? CAAT Studio
在第四階段，該項目形成一個完整的文化綜合體，包括城市畫廊（雕塑座談會）的入口平臺，然后以斜坡延伸到valiasr街的邊緣。
效果圖 ? CAAT Studio
2020年迪拜世博會巴西館
設計：MMBB Arquitetos + Ben-Avid + JPG.ARQ
建成時間：2020年
獎項：
2022 ArchDaily年度最佳建筑
該館的展覽主題是巴西的河水，設計靈感來自于巴西的水域特點，例如河流和紅樹林。作為生命力的發源地和自然遺產，它承載了地球上所有關于可持續性的討論。
效果圖-鳥瞰 ? MMBB Arquitetos
連綿的深色地面由黑色啞光防滑混凝土制成，其靈感來自于亞馬遜盆地的里奧內格羅河（Rio Negro）。這塊畫布上有著蜿蜒的河道、海灘和靜止的水域，形成了一個關于水的宏偉廣場。
效果圖-有張力的畫面：水面地面平闊深沉，建筑氣質純凈空靈，配景人物恰到好處 ? MMBB Arquitetos
實景圖：膜布在該尺度下難以避免的拼接縫在陽光中格外矚目，效果圖中的純粹感與整體感很大程度上得益于對一些真實構造細節的省略 ? Jon Wallis
效果圖：結構關系交代得清晰明確，舒適的光影體現出材料質感，觀眾與水面的互動引人聯想 ? MMBB Arquitetos
展館主體寬48米、高18.5米，由拉伸的鋼結構和輕質的白色張拉膜構成，這個拉伸結構圍起了內部的整個水域；四塊垂直面構成立面，一個天井式的屋頂由錨固在水面上的鋼纜固定。白天，這個結構阻擋陽光直射，遮蔽水面；黃昏時，展館成為一個發光的、漂浮的立方體。
效果圖：外立面，通透空靈的張拉膜 ? MMBB Arquitetos
實景圖：外立面似乎更較“實”，沒有效果圖中那么通透；但是考慮到效果圖背景空曠，而實際在世博園區場館眾多的紛繁環境中，從外看不到內部反而顯得純粹利落 ? Joana Fran?a
視頻可以投射到張拉膜上，并倒映在一片起伏的水面中，參觀者在投影畫面、聲音、蒸汽和微妙的香氣中游走，獲得博物館式的沉浸式觀展體驗。作為一個可以和周圍場景互動的場所，它成為了一個將自然和文化結合的可視化舞臺，通過技術呈現可持續發展的未來。
效果圖：場館內部，同視角的不同投影場景
? MMBB Arquitetos
效果圖：投影場景 ? Joana Fran?a
效果圖：投影場景 ? Leonardo Finott
結語
好的效果圖制作能夠極大地幫助設計敘事，成為了一種可以細分、值得鉆研的可視化策略。國內外效果圖公司層出不窮，無論是海外的MIR、Brick Visual、luxigon 等先鋒，還是國內的 SAN 、ATCHAIN 、ICON 等翹楚，都有著令人印象深刻的作品。他們與設計事務所相輔相成，不少團隊還致力于在體現真實的基礎上探索藝術表達的邊界，呈現出極具電影感的動人畫面，感染、震撼著每一個欣賞它的人。
挪威觀鯨文化中心 ? Mandrup 效果圖：MIR
衢州體育公園 ? mad 效果圖：SAN
重慶寸灘國際郵輪中心 ? mad 效果圖：SAN
